Анализ рынка фланцев под ПЭ трубы
Основные виды и их особенности
В настоящее время широкое распространение получили полиэтиленовые трубы, применяющиеся для строительства, ремонта и монтажа различных видов трубопроводов. Несомненно, для каждой сферы деятельности требуется определенный тип трубопровода и соответственно, специальная запорная арматура.
Одним из самых важных и ответственных узлов в любом полиэтиленовом трубопроводе является узел, где ПЭ труба соединяется с трубой или запорно-регулирующей арматурой.
Общепринято, что для присоединения труб из полимерных материалов к запорно-регулирующей арматуре и металлическими трубами следует использовать буртовые втулки и прижимные фланцы.
Среди многообразия прижимных фланцев, присутствующих на рынке выделяют 4 основных вида.
К первому виду, как правило, относят фланец стальной для разъемных соединений ПЭ труб ТУ 3799-001-96950870-2013 (или просто расточенный), представляющий собой плоское кольцо, изготовленное из низколегированной листовой стали (Ст20, Ст3, Ст09Г2С) с равномерно расположенными отверстиями под шпильки и болты, согласно ГОСТ 12815-80. Предназначен для прочного и герметичного соединения ПЭ трубы с уже существующим металлическим трубопроводом, где есть ответный приварной фланец, или для присоединения запорно-регулирующей арматуры. Многие торгующие компании изготавливают данные фланцы посредством применения механической обработки к фланцу по ГОСТ 12820-80, растачивая внутренний диаметр под втулку.
Основными достоинствами данного вида считают:
+ низкую себестоимость,
+ скорость изготовления,
+ низкую трудоемкость,
+ возможность получения из фланца по ГОСТ12820-80
Наряду с отмеченными преимуществами, стальные фланцы имеют ряд недостатков:
- быстрая потеря товарного вида,
- стремительная склонность к коррозии,
- наносит механические повреждения ПЭ втулке,
- короткий срок службы.
Ко второму виду фланцев, получивших распространение на рынке относят фланец под ПЭ трубу покрытый порошковой краской. Фланец с полимерным покрытием представляет собой круглый диск с отверстиями, габаритные размеры которого изготовлены по ГОСТ 12820-80, а крепежные по ГОСТ 12815-80 с расточенным внутренним диаметром под ПЭ втулку, на которую нанесено полимерное покрытие.
Данное покрытие позволяет увеличить срок эксплуатации и повысить некоторые качества, например, устойчивость к коррозии. Полимерное покрытие металла применяется на западе уже достаточно давно, а теперь данная технология нашла свое применение и на российском рынке.
Покрытие из полимеров возникает в результате порошковой обработки металла, которая осуществляется в специальной камере полимеризации.
Само полимерное покрытие включает в себя совокупность полимеров, цветовых добавок и иных модификаторов, которые образуют защитный слой для металла от природных воздействий.
Рассмотрим несомненные преимущества этого вида фланцев:
+ устойчив к внешним воздействиям,
+ долговечность,
+ эстетический внешний вид,
+ использование в пищевой промышленности.
Несмотря на вышеперечисленные достоинства фланцы с полимерным покрытием имеют ряд весомых недостатков:
- колкость и низкая прочность полимерного покрытия,
- невозможно использовать повторно,
- трудоемкость процесса производства,
- особые условия хранения и транспортировки.
К третьему виду относят фланцы с полимерным покрытием по ТУ 2248-73011750-2009, которые изготавливаются методом литья под давлением. В процессе производства стальную заготовку фланца обливают полиэтиленом или полипропиленом.
Количество и расположение крепежных отверстий соответствует требованиям ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0.1 до 2.5 МПа» и ГОСТ 12815-80. Заготовки для этих фланцев изготавливаются из высококачественной листовой стали. Рассмотрим ряд преимуществ и недостатков:
+ высокая устойчивость к коррозии;
+ высокая эксплуатационная надежность,
+ высокая прочность и гибкость при монтаже,
+ рабочая температура до 80ºС
- высокая цена,
- узкий номенклатурный ряд.
К четвертому виду относят фланец обрезиненный для разъемных соединений полиэтиленовых труб выполненный по ТУ 3799-001-96950870-2013.

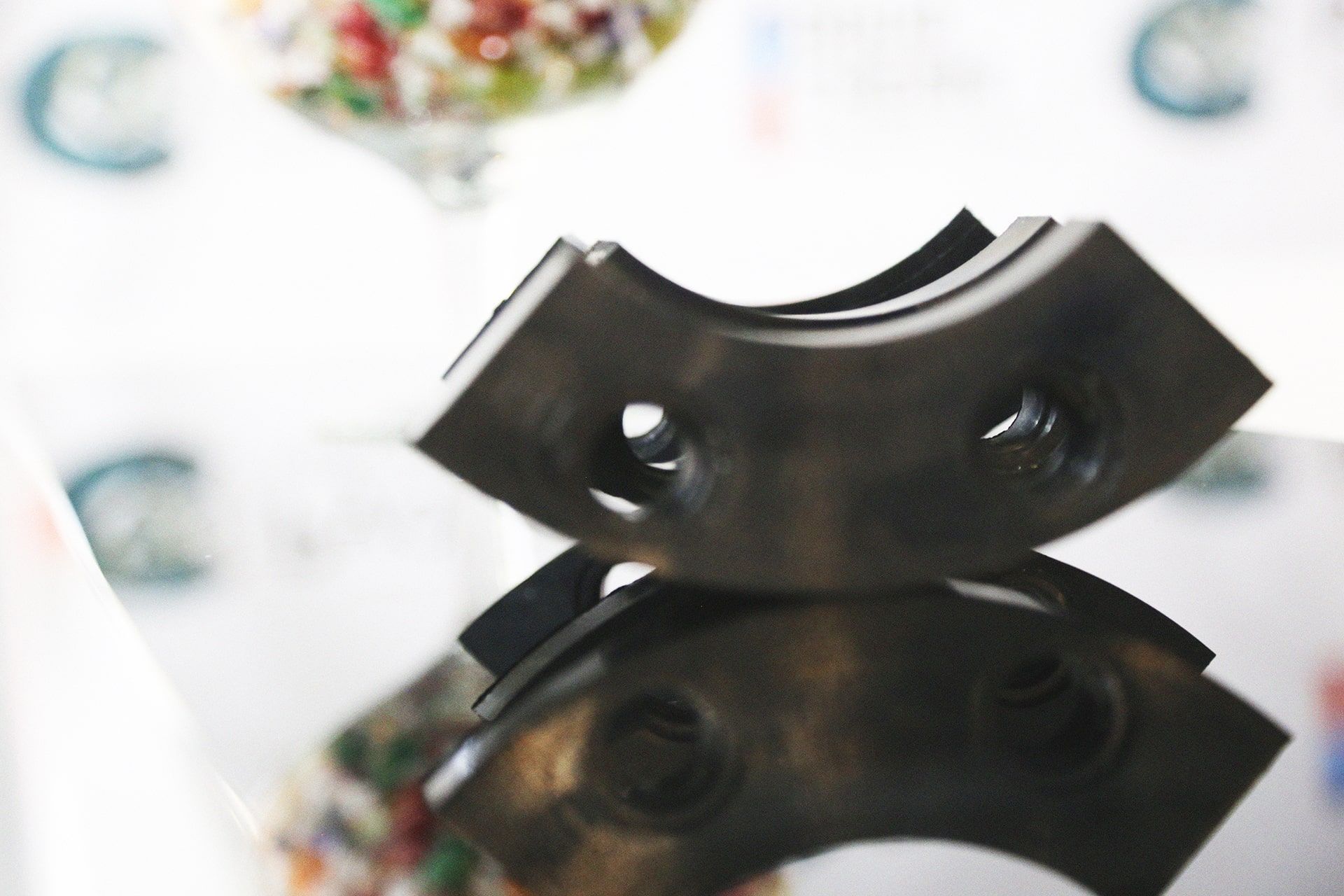

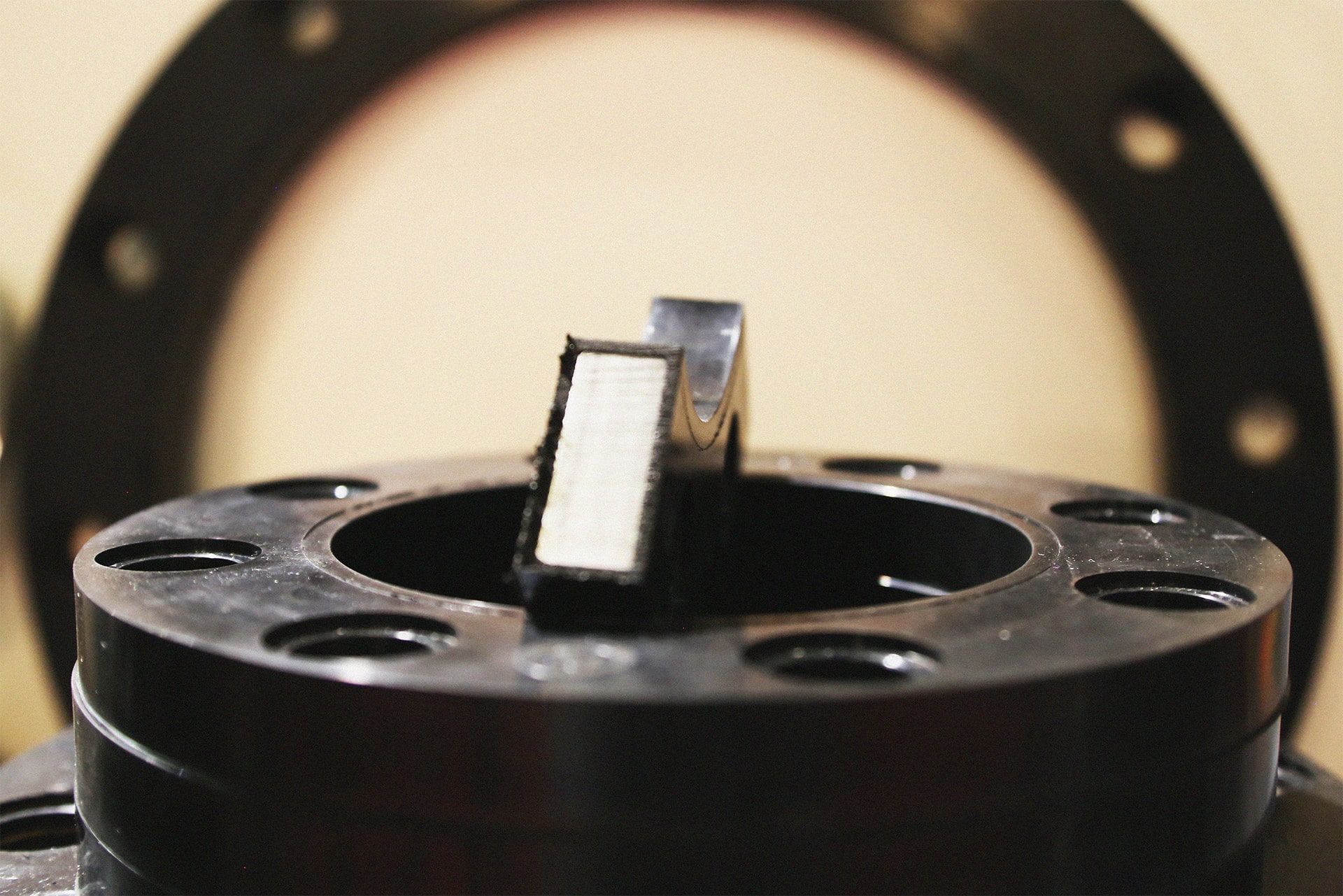

Обрезиненный фланец изготовлен из стального сердечника (сталь 09Г2С), покрытого под давлением ОзоноМаслоБензоСтойкой резиной и предназначен для соединения ПЭ трубы со стальными трубами, различной трубопроводной арматурой имеющее фланцевое соединение. Максимальное рабочее давление представленных фланцев от 1.0 до 1.6 Мпа.
Данный фланец разработан компанией ООО «РусКон-С» и имеет ряд уникальных преимуществ среди своих аналогов:
+ Универсальность данного вида фланца – может устанавливаться как на РУ 10 так и н РУ 16 (только с Ду63 по Ду 160).
+ Каждый фланец облитый резиной застрахован Страховой компанией Росгосстрах.
+ Срок хранения обрезного фланца до 30 лет.
+ Отличается высокой коррозийной стойкостью на протяжении всего срока службы.
+ Имеет эстетический внешний вид,
+ Устойчив к резким перепадам температур,
+ Нейтрален к агрессивным средам.
+ Возможно использование в пищевой промышленности,
+ Возможно повторное использование при демонтаже.
Несомненным преимуществом по сравнению аналогами является довольно низкая цена. Так же в линейке присутствует единственная среди аналогов – Фланец Ду315 и Ду225 по монтажным размерам на РУ 1.0 Мпа, что позволяет использовать отечественную запорную арматуру и экономить на общей стоимости.
Опубликовано в "Вестнике арматуростроителя" № 2 (30) 2016
